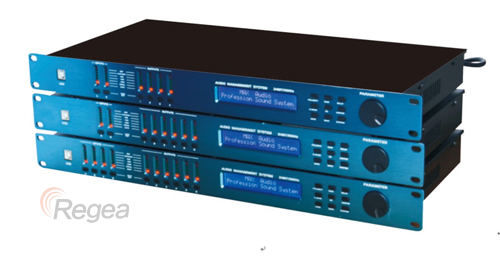

DSP系列数字效果器

　 　　　

　　DSP系列数字效果器

产品特性：
1.96KHz采样率，24Bit AD/DA转换，32Bit DSP芯片处理；
2.配有PC操作软件，USB、RSS485、RS232端口实现远程实时控制；
3.采用2/4路平衡输入，4/6/8路平衡输出；
4.输入处理部分包含静音、6段参量均衡、相位、延时等处理单元（其中均衡的频点、增益、宽带均可调节；延时最长可达1s)；
5.输出处理部分包含静音、相位、增益、延时、分频、6段参量均衡、限幅等处理单元（其中延时最长可达1s；分频的频点、斜率大小、斜率形式均可调节，斜率形式Butterworth、Linkwitz-riley、Bessel可选；均衡的频点、增益、带宽均可调节，且有PEQ、Hi-Shelf、Lo-Shelf三种模式可选）；
6.所有输入、输出之间可以自由进行矩阵式分配（每个输出通道处理模块的增益功能中设有音源选择功能、可选4个输入通道的任意组合）；
7.任意通道之间参数设置可以自由复制。

技术参数

DSP2040输入/输出通道：2入4出
DSP2060输入/输出通道：2入6出
DSP4080输入/输出通道：4入8出

输入通道功能：静音，
延时：调节范围
极性：同相（+）反相（-）
均衡：6个参量均衡,中心频率点(FREQ)：20Hz-20KHz，共239个频点 ,带宽：0.05-3oct,步距：0.05oct,增益：±20dB，步距：0.1dB.

输出通道功能：静音
混合：每个输出通道可单独选择不同的输入通道，也可以选择输入通道的任意组合Each input channel can be selected to each output channel.
增益：调节范围：±12dB，步距为0.1dB adj range:±12dB step: 0.1dB
延时：每个输入通道有单独延时控制，调节范围0-1000ms.
极性：同相（+）反相（-）
均衡：每个输出通道可设6个均衡，均衡方式为：
分频器：低通滤波器（LPF）, 高通滤波器（HPF）, 滤波器类型(PF Mode)：Linkwitz Riley/Bessel/Butterworth,分频点：20Hz-20KHz，共239个频点 , 衰减斜率：12dB/oct、18dB/oct、24dB/oct、48dB/oct，
限幅器：门限值：±20dBμ，步距Step:0.05dBμ, 起动时间：03ms-100ms，<1ms，步距:0.1ms；>1ms，步距:1ms ,释放时间：2倍、4倍、6倍、8倍、16倍、32倍起动时间

输入/输出接口
输入：XLR母卡侬座
输出： XLR 公卡侬座
处理器：255MHz 主频 32-bit DSP处理器，96KHz采样频率24-bitA/D及D/A转换
显示：2X24LCD蓝色背光显示设置,8段LED显示输入/输出电平显示
输入阻抗：平衡：20KΩ
输出阻抗：平衡：100Ω
输入范围：≤+15dBu
频率响应：20Hz-20KHz(0~-0.5dB)
信噪比：＞105dB
失真度：＜0.01%
分离度：＞80dB(1KHz)
PC接口：面板1个USB接口，后板2个RS485接口（RJ-45座），
功耗：≤30W
电源：AC 200V/240V 50Hz/60Hz
重量：净重 NET Weight：3.4kg，毛重Total Weight：4kg
尺寸：480*215*48MM
